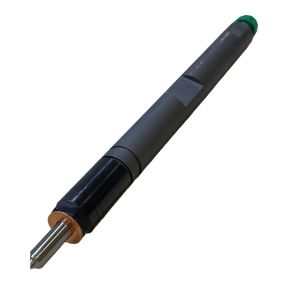

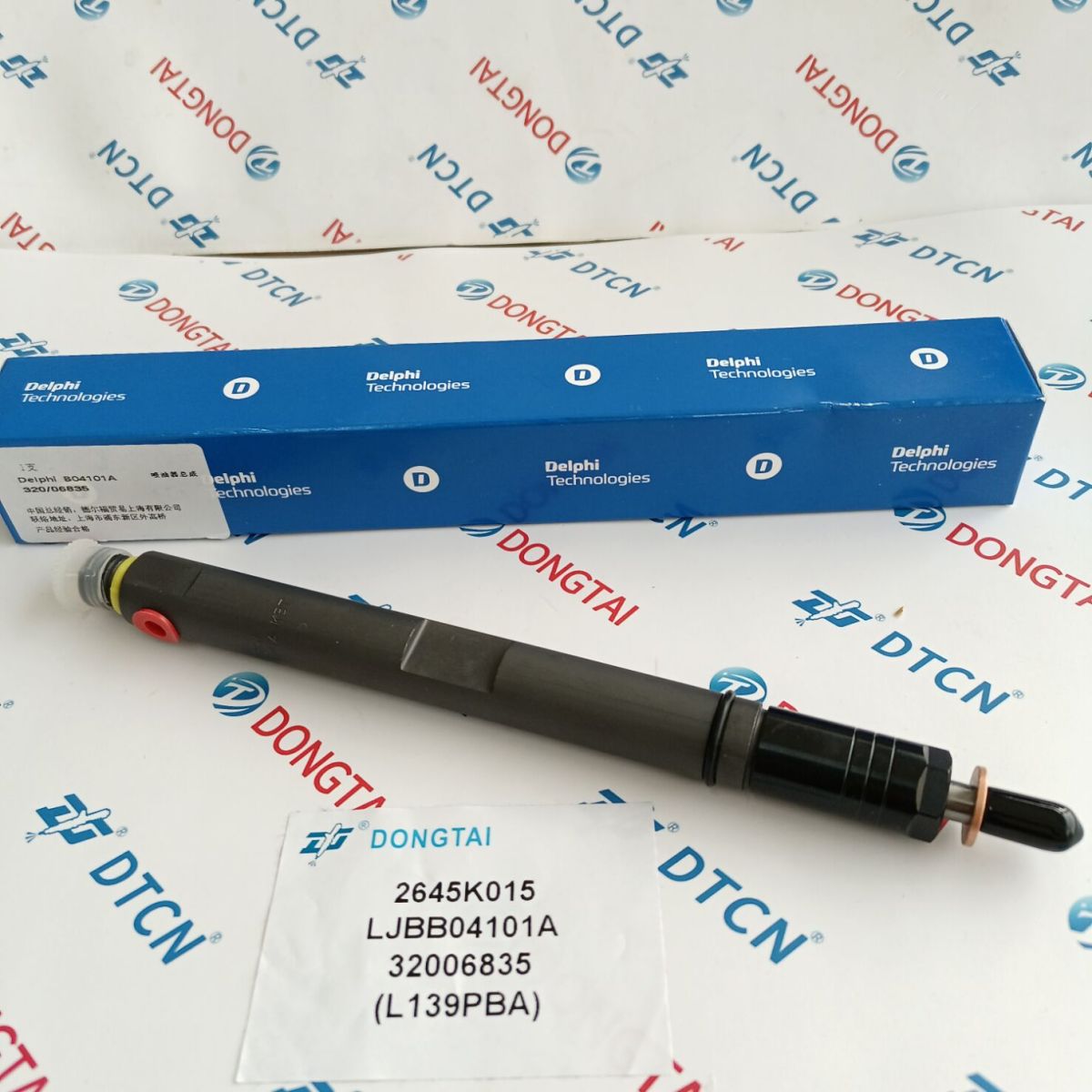

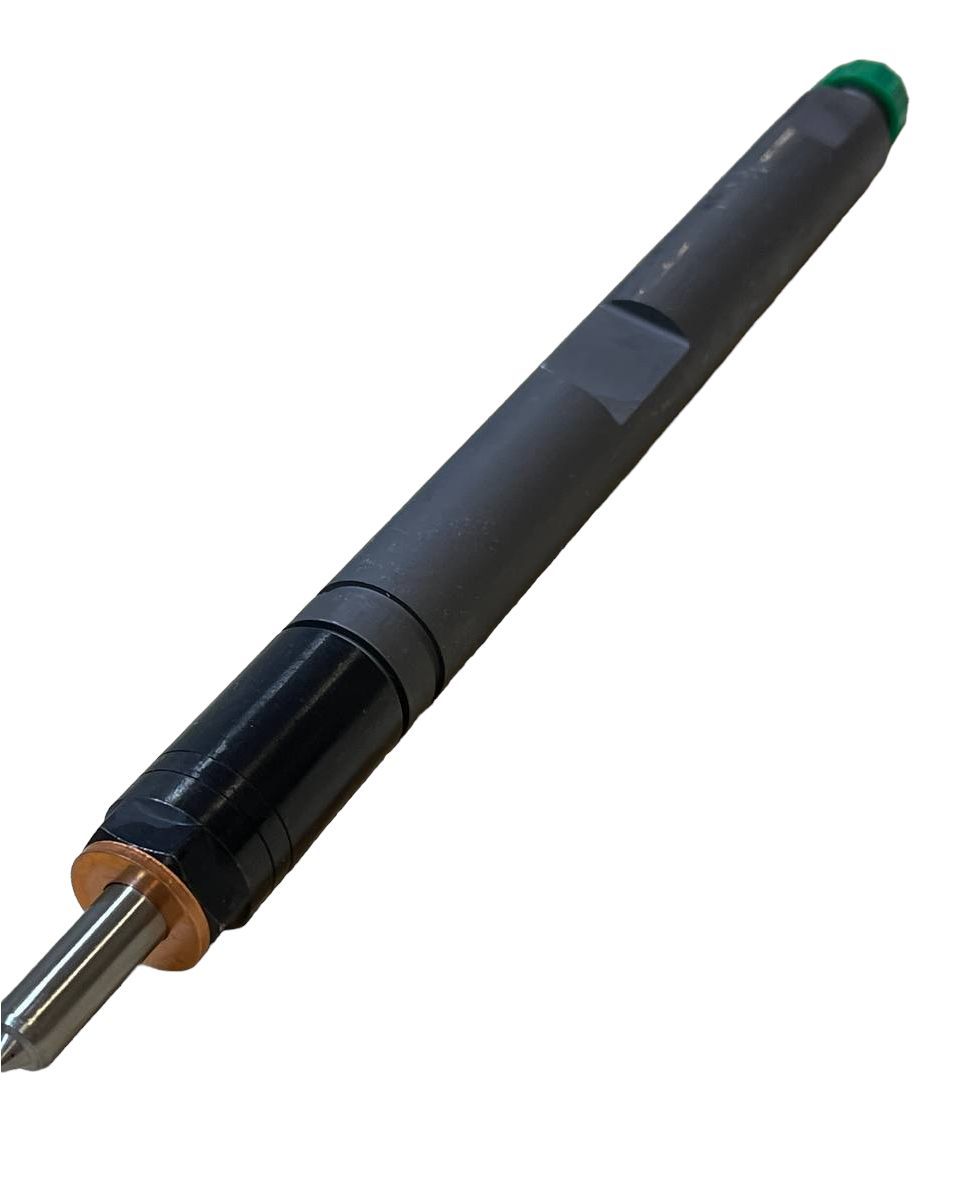

Топливная форсунка JCB 320/06835 (LJBB04101A)

Технические характеристики LJBB04101A

1,Форсунка топливная для спецтехники JCB с 2006 по 2010 год.
2, модель; DELPHI LJBB04101A, (320/06835)
3, Мощность, 74.5Kw
4, Напряжение; 12v
5, Вес; 300 грамм
6, Габариты; 30*224 миллиметров



Устройство форсунки LJBB04101A, (320/06835)

1, Распылитель форсунки и иглу;
2, Корпус форсунки с впускным отверстием и отверстием для слива в обратку;
3, Катушку клапана, интегрированную внутрь корпуса;
4, Фильтр на впуске топлива;
5, Адаптивная планка для управления распылительной иглой;
6, Клапан в корпусе форсунки;
7, Уплотнительная шайба;


--Максимальное давление, которое используется в системе с форсунками  до 1800 бар

--Клапан управляет распылительной иглой, поднимая и опуская с помошью давления топлива.
Клапан регулирует подача на впрыск, обратка с контрольной камеры и входное отверстие для наполнения камеры топливом.

--Перед тем, как наполнить адаптивную втулку, топливо под большим давлением подаётся внутрь форсунки, наполняет сначала канал к контрольной камере, далее канал к топливной галереи форсунки, потом подаётся к каналу камеры клапана;

--Под большим давлением топливо наполняет контрольную камеру, адаптивную втулку и спиральные канавки в распылительной игле.
